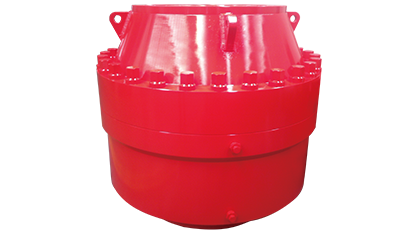

分流器
产品描述
我公司生产的分流器的设计与制造符合API 16A，法兰规格符合ASME B16.47《大直径管钢制法兰》标准要求。29 1/2"-500psi分流器上下连接规格为class 300 B16/A NPS30 R95，30"-1000psi分流器上下连接规格为class 600 B16/A NPS30 R95。
分流器及胶芯规格表
| 型 号 |
通 径 mm(in) |
工作压力 MPa(psi） |
控制压力MPa | 连接形式 | 外形尺寸mm | 质量 | 推荐 | ||
| 上端 | 下端 | 外径 | 高度 | kg | 防喷器代号 | ||||
| FFZ75-3.5 | 749.3(29 1/2) | 3.5（500） | 8.4～10.5 | 栽丝 | 法兰 | 1910 | 1798 | 12607 | H06.00C |
| FFZ76-07 | 762 (30) | 7（1000） | 1805 | 1700 | 13866 | H31.00 | |||
| 29 1/2"-500psi分流器上下连接规格为class 300 B16/A NPS30 R95； | |||||||||
|
30"-1000psi分流器上下连接规格为class 600 B16/A NPS30 R95； |
|||||||||
